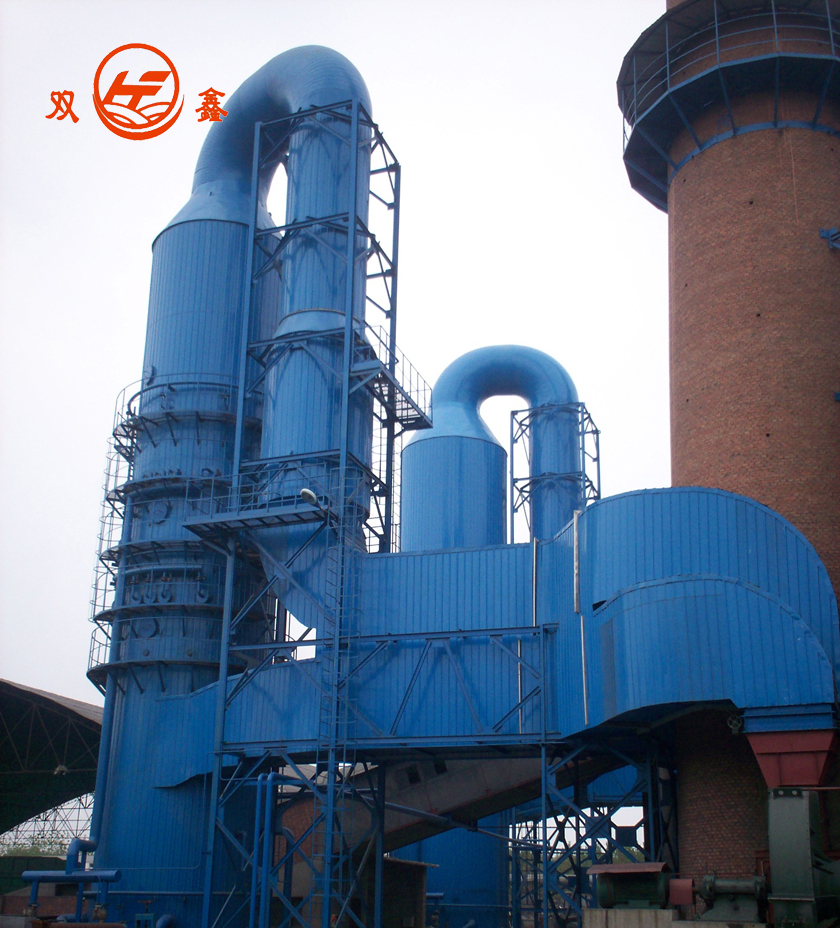

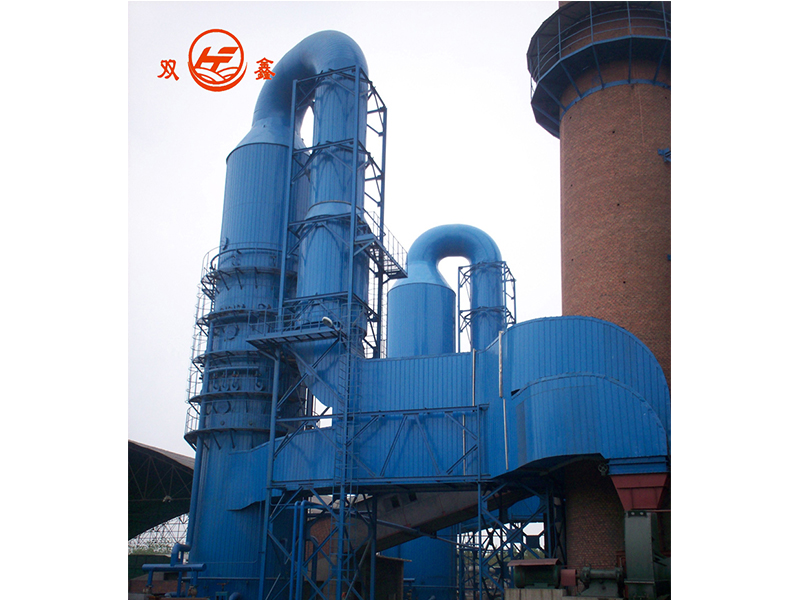

流化床锅炉脱硫塔-脱硫脱硝系列-产品中心-新乡市华丰环保机械设备有限公司

1、燃烧机理

循环流化床锅炉采用流态化的燃烧方式，是介于煤粉炉悬浮燃烧和链条炉固定燃烧之间的燃烧方式，即通常所讲的半悬浮燃烧方式。在循环流化床锅炉中,存有大量床料,*次启动时人为添加床料,在锅炉运行时床料主要由煤中的灰、未反应的石灰石、石灰石脱硫反应产物等构成。床在从布风板下送入的一次风的作用下处于流化状态，煤粒、床料及石灰石被烟气夹带在炉膛内向上运动，在炉膛的不同高度部分大颗粒将沿着炉膛边壁下落，形成物料的内循环；较小固体颗粒被烟气夹带进入分离器，进行分离，绝大多数颗粒被分离下来，一部分通过回料阀直接返回炉膛，另一部分通过外置式换热器后返回炉膛，形成物料的外循环；飞灰随烟气进入尾部烟道。通过炉膛的内循环和炉外的外循环，从而实现燃料不断的往复循环燃烧。"

循环流化床根据物料浓度的不同将炉膛分为密相区、过渡区和稀相区三部分，密相区中固体颗粒浓度较大，具有很大的热容量，因此在给煤进入密相区后，可以顺利实现着火；与密相区相比，稀相区的物料浓度很小，稀相区是燃料的燃烧、燃尽段，同时完成炉内气固两相介质与蒸发受热面的换热，以保证锅炉的出力及炉内温度的控制。

2、脱硫原理

循环流化床锅炉处在830-900℃的工作温度下，在此温度下石灰石可充分发生焙烧反应，使碳酸钙分解为氧化钙，氧化钙与煤燃烧产生的二氧化硫进行盐化反应，生成硫酸钙，以固体形式排出达到脱硫的目的。

石灰石脱硫反应方程CaCO3=CaO+CO2-热量Q

CaO+SO2+1/2O2=CaSO4+热量Q

因此循环流化床锅炉可实现炉内**廉价脱硫，一般脱硫率均在90%以上。同时，由于较低的炉内燃烧温度，循环流化床锅炉中生成的NOX主要由燃料NOX构成即燃料中的N转化成的NOX；而热力NOX即空气中的N转化成的NOX生成量很小；同时循环流化床锅炉采用分级送风的方式即一次风从布风板下送入，二次风分二层从炉膛下部密相区送入，可以有效地抑制NOX的生成。因此循环流化床锅炉中的污染物排放很低。
